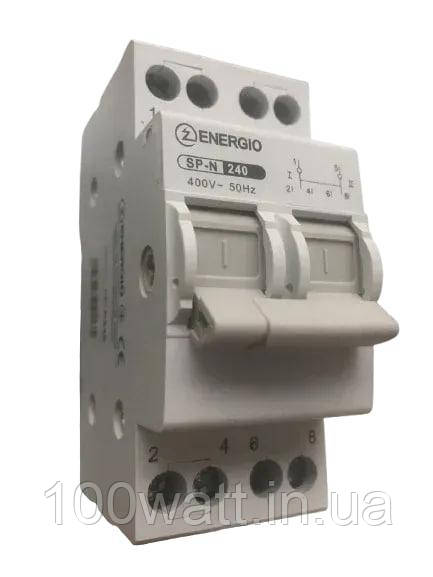

Рубільник ENERGIO SP-N 1-0-2 2P 40А (SP-N240) 70211

Перемикач навантаження ENERGIO SP-N 1-0-2 2P 40А (SP-N240) 70211

призначений для ручного перемикання з основного джерела електропостачання 220 вольт на резервне. Цей пристрій перемикає фазу та нуль одночасно. Введені лінії підключаються знизу, навантаження - зверху.

Три фіксованих положення ручки I-0-II. Середнє положення ручки фіксує нульове положення контактів.

При використанні цих перемикальних пристроїв немає ризику замикання між джерелами електропостачання. У випадку аварійної ситуації перемикач вводу резерву переводять в нейтральне положення, що забезпечує неможливість з'єднання двох незалежних ліній електропостачання.

Перемикачі вводу резерву використовуються в офісах, громадських будівлях та житлових будинках, де передбачена необхідність використання альтернативних джерел енергії. Крім того, реверсивні вимикачі можуть використовуватися для ручного управління реверсивною роботою низьковольтних електродвигунів.

Технічні характеристики:

• Номінальна напруга: 220V ~
• Номінальний струм: 50/60 Гц
• Кількість полюсів: 2P
• Контактна форма: 1-0-2
• Механічний термін служби: 10 000 циклів
• Ступінь захисту: IP20
• Кріплення: на din-рейці EN60715 (35 мм
• Швидкозажимне пристрій
• Температурний режим -10...+50 °C
• Середній переріз підключених провідників 1...16 мм²
• Гарантійний термін 12 місяців

УВАГА! Перемикання повинно виконуватися при повністю вимкнутому навантаженні! Перемикач, на відміну від автоматичного вимикача, не містить дугогасітельної камери. Перед перемиканням положень необхідно вимкнути всю його навантаження за допомогою автоматичного вимикача. Невиконання цього вимоги призводить до опіків контактів пристрою та передчасного виходу його з ладу.

Схема підключення перемикача:

Габаритні розміри:
