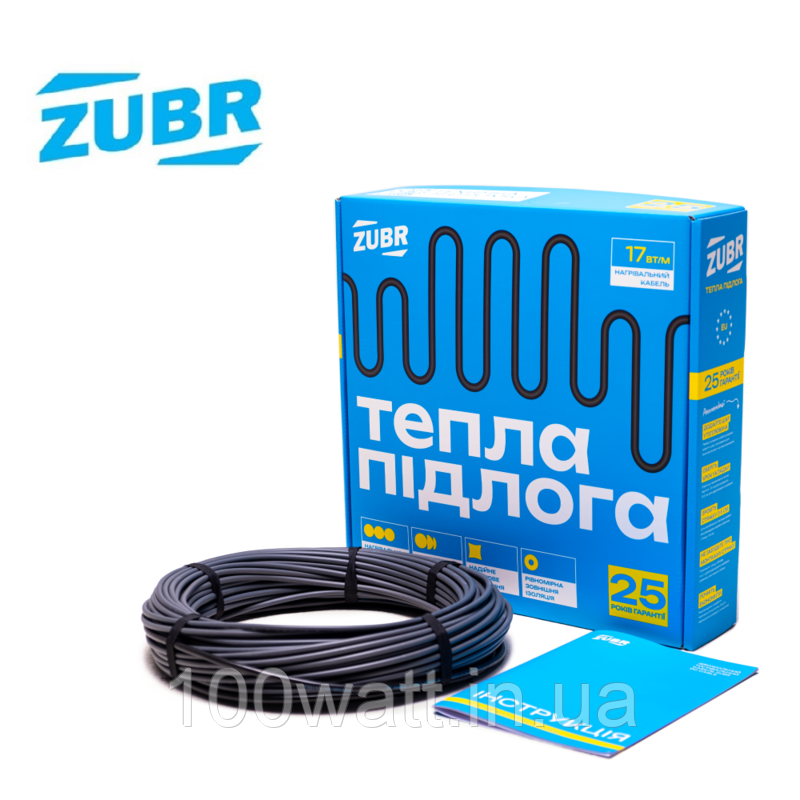

Кабель нагрівальний 3.2-4.0 кв. 565W ZUBR DC Cable

Нагрівальний, електричний, двожильний, екранований кабель ZUBR DC Cable 17 w/m 565W ( 25 років гарантії)

Призначений для монтажу на етапі будівельних робіт, перед заливкою стяжки підлоги або штукатурки стін.

Фінішні покриття, до яких підходить нагрівальний кабель ZUBR:

• керамічна плитка, керамограніт, натуральний камінь;
• ламінат за умови, що максимальна потужність підлоги буде до 160 Вт/м², а температура теплої підлоги не вище 27 °C;
• вініловий ламінат за умови, що максимальна потужність підлоги буде до 140 Вт/м², а температура теплої підлоги не вище 27 °C.

Важливо! Ламінат та вініловий ламінат повинні мати відповідні сертифікати та знаки виробника, які інформують про призначення продукту для використання з електричною теплою підлогою.

Особливості конструкції ZUBR DC Cable

Кожна секція кабелю ZUBR складається з нагрівального кабелю та холодного кінця, які герметично з'єднані через муфту. Всередині муфти дві нагрівальні жили та екран чітко зафіксовані на своїх місцях завдяки спеціальному діелектричному ізолятору.

Фінішні покриття, до яких підходить нагрівальний кабель ZUBR:

• керамічна плитка, керамограніт, натуральний камінь;
• ламінат за умови, що максимальна потужність підлоги буде до 160 Вт/м², а температура теплої підлоги не вище 27 °C;
• вініловий ламінат за умови, що максимальна потужність підлоги буде до 140 Вт/м², а температура теплої підлоги не вище 27 °C.

Важливо! Ламінат та вініловий ламінат повинні мати відповідні сертифікати та знаки виробника, які інформують про призначення продукту для використання з електричною теплою підлогою.

Особливості конструкції ZUBR DC Cable

Кожна секція кабелю ZUBR складається з нагрівального кабелю та холодного кінця, які герметично з'єднані через муфту. Всередині муфти дві нагрівальні жили та екран чітко зафіксовані на своїх місцях завдяки спеціальному діелектричному ізолятору.

1. Кожна нагрівальна жила складається з трьох дротів. Обидві гріючі жили дозволяють рівномірно розподіляти температуру і забезпечувати більш тривалу роботу. Багатопроволочна структура кожної нагрівальної жили забезпечує механічну міцність та гнучкість кабелю.

2. Двошарова ізоляція FEP (фторетиленпропілен) та HDPE (поліетилен високої щільності). Двошарова ізоляція на кожній жилі надійно захищає кабель при згинанні під час укладки. Окрема ізоляція кожної нагрівальної жили дозволяє їм вільно рухатися всередині проводу, забезпечуючи довговічність конструкції.

3. Екран (два дроти із оцинкованої міді + фольга з алюмінію та ПЕТ)

4. Зовнішня оболонка зі зшитого поліетилену XLPE товщиною 0,5 мм. Зовнішня ізоляція строго єдиної товщини, завдяки чому відсутні тонкі місця по всій довжині кабелю, що забезпечує однаковий прогрів.

Технічні характеристики

• Виробник - DS Electronics
• Тип нагрівального елемента – двожильний кабель в екрані
• Номінальна загальна потужність - 565 Вт
• Площа укладання кабелю - 3.2...4.0 м2
• Номінальна напруга - 230 AC
• Частота мережі живлення – 50 Hz
• Питома потужність - 17 Вт/м
• Номінальна температура - 80 °С
• Пікова температура - 95 °С
• Клас захисту від вологи - IP X7
• Стійкість ізоляції - 2500 вольт
• Гарантійний термін 25 років

 Розміри виробу

• Товщина мата — 5 мм
• Довжина кабеля — 32.0 метрів
• Довжина кабелю живлення — 2,5 м

Комплектація

• Нагрівальний кабель - 1 комплект
• Упаковка – 1 шт
• Інструкція з монтажу – 1 шт

Приклад укладки

1. Крок укладки 7,5 см, 10 см, 12,5 см, 15 см.
2. Відстань від кабелю до нагрівальних приладів і труб опалення повинна бути не менше 20–25 см.
3. Терморегулятор є обов'язковою невід'ємною складовою системи Тепла підлога для підтримки комфортної температури. Розмістить його в місці, недоступному для випадкового потрапляння бризок на висоті 1,4–1,5 м від рівня підлоги. Для економної витрати електроенергії радимо використовувати Smart Wi-Fi терморегулятор, наприклад terneo sx.
4. Датчик температури розміщується в монтажній трубці між витками кабелю та на відстані 0,4–0,5 м від початку зони обігріву.
5. Монтажна стрічка дозволяє витримати постійний крок укладки кабелю кратний 2,5 см. Відрізки стрічки кріпляться до підлоги за допомогою цвяхів, дюбелів. Відстань між стрічками 0,5–1 м.
6. Муфти кабелю: з’єднувальна та кінцева.
7. Відстань від кабелю до стін та інших огороджувальних конструкцій повинна бути не менше 5 см.
