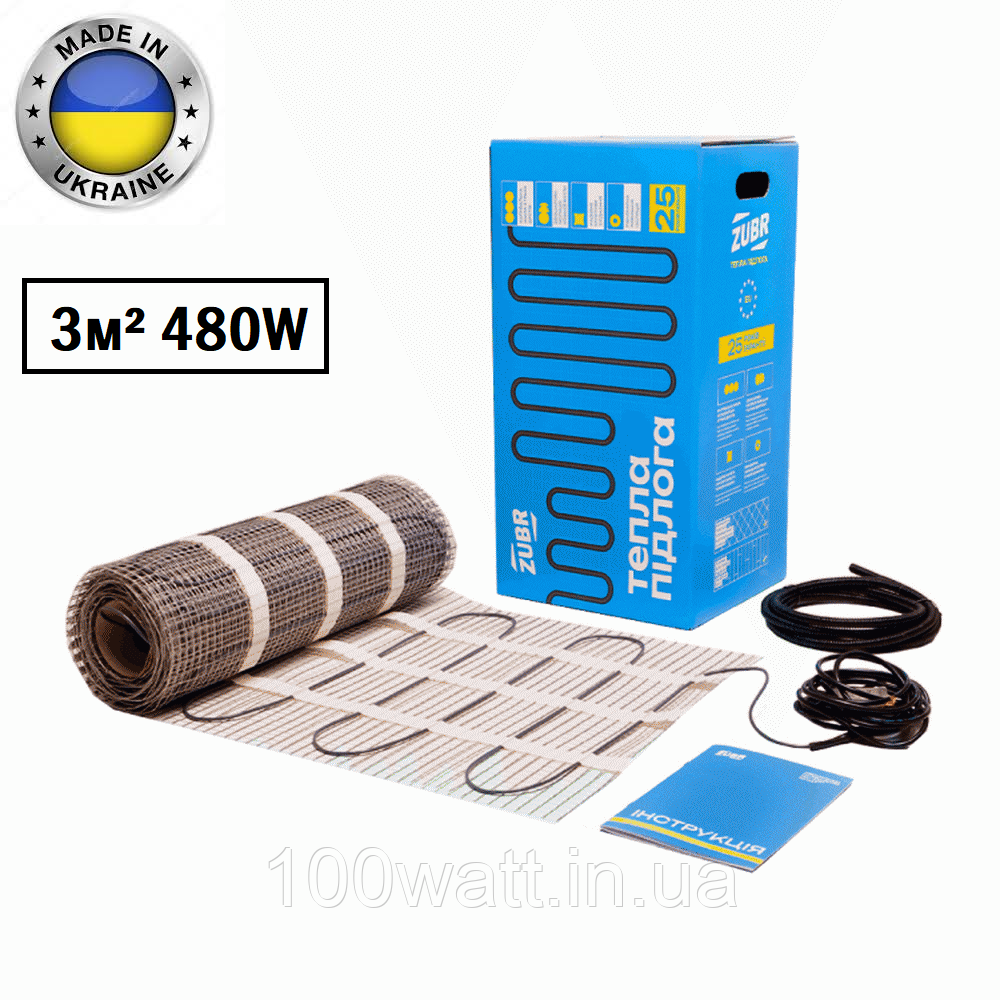

Тепла підлога під плитку 3м² 480W Zubr DC Mat нагрівальний мат ТМ Зубр

Нагрівальний електричний мат з двожильним екранованим кабелем ZUBR DC Mat 480W 3м²

Призначений для опалення приміщень та підтримки комфортної температури. Щоб полегшити укладання нагрівального кабелю, його виробляють у вигляді нагрівального мату (кабель на сітці). Питомою потужністю 160 Вт на м.2 з кроком 9 см. Його можна класти в шар плиткового клею або стяжку.

Фінішні покриття, до яких підходить нагрівальний мат ZUBR:

• керамічна плитка, керамограніт, натуральний камінь;
• ламінат за умови, що температура теплої підлоги буде не вище 27 °C. Ламінат повинен мати відповідні сертифікати та знаки виробника, які інформують про призначення продукту для використання з електричною теплою підлогою

Особливості конструкції ZUBR DC Mat

Нагрівальний мат ZUBR складається з нагрівального кабелю, закріпленого скотчем високої міцності на самоклеючій армуючій сітці зі скловолокна. За рахунок фіксації нагрівального кабелю на сітці виключається необхідність підбирати крок укладання, що знижує можливість його пошкодження при монтажі. Відстань між витками нагрівального кабелю на армуючій сітці мату оптимальна для рівномірного комфортного нагріву й складає 9 см.

Кабель та «холодний» кінець герметично з'єднані через муфту. Всередині муфти дві нагрівальні жили та екран чітко зафіксовані на своїх місцях завдяки спеціальному діелектричному ізолятору.

1. Кожна нагрівальна жила складається з трьох дротів. Обидві гріючі жили дозволяють рівномірно розподіляти температуру і забезпечувати більш тривалу роботу. Багатопроволочна структура кожної нагрівальної жили забезпечує механічну міцність та гнучкість кабелю.

2. Двошарова ізоляція FEP (фторетиленпропілен) та HDPE (поліетилен високої щільності). Двошарова ізоляція на кожній жилі надійно захищає кабель при згинанні під час укладки. Окрема ізоляція кожної нагрівальної жили дозволяє їм вільно рухатися всередині проводу, забезпечуючи довговічність конструкції.

3. Екран (два дроти із оцинкованої міді + фольга з алюмінію та ПЕТ)

4. Зовнішня оболонка зі зшитого поліетилену XLPE товщиною 0,5 мм. Зовнішня ізоляція строго єдиної товщини, завдяки чому відсутні тонкі місця по всій довжині кабелю, що забезпечує однаковий прогрів.

Технічні характеристики нагрівального мата

• Виробник - DS Electronics
• Тип нагрівального елемента – 2-х житловий кабель в екрані
• Номінальна потужність - 480 Вт
• Площа нагрівального мату - 3 м2
• Номінальна напруга - 230 AC
• Частота мережі живлення – 50 Hz
• Питома потужність - 160 Вт/м2
• Номінальна температура - 105 °С
• Пікова температура - 120°С
• Клас захисту від вологи - IP X7
• Стійкість ізоляції - 2500 вольт
• Гарантійний термін 25 років

 Розміри виробу

• Товщина мата — 3.6 мм
• Щирина мата - 500 мм
• Довжина мату — 6000 мм
• Довжина кабелю живлення — 4 м

Комплектація

• Нагрівальний мат - 1 комплект
• Гофрована трубка – 2.5 метра
• Упаковка – 1 шт
• Інструкція з монтажу – 1 шт

Приклад укладки нагрівального мату

1. Відстань від кабелю мату до нагрівальних приладів і труб опалення повинна бути не менше 20 см.
2. Терморегулятор є обов'язковою невід'ємною складовою системи Тепла підлога для підтримки комфортної температури. Розмістить його в місці, недоступному для випадкового потрапляння бризок на висоті 1,4–1,5 м від рівня підлоги. Для економної витрати електроенергії радимо використовувати Smart Wi-Fi терморегулятор, наприклад terneo sx.
3. Датчик температури розміщується в монтажній трубці між витками кабелю та заводять в зону обігріву на 40-50 см.
4. Муфти кабелю: з’єднувальна та кінцева.
5. Відстань від кабелю до стін та інших огороджувальних конструкцій повинна бути не менше 5 см.

Регулювання температури відбувається за допомогою електронного терморегулятора із датчиком температури. Електричний мат не вимагають обслуговування під час експлуатації.

Нагрівальний мат, зробить підлогу теплою незалежно від того, є теплоізоляція під ним чи ні. Але...
Теплоізоляція завтовшки 3 см, встановлена під нагрівальним матом, знижує втрати тепла вчетверо.

Переваги нагрівального мату:

• Низьке споживання електроенергії;
• Можливість застосування фактично під будь-яке покриття для підлоги;
• Висока ефективність;
• Надійність;
• Простота в монтажі та використанні;
• Довговічність;
• Можливість використання системи без дозвільних документів з боку різних інстанцій.

Електричний мат можна укладати без наявності товстої бетонної стяжки в тонкий клейовий матеріал. За рахунок цього нагрівальний елемент розташовується близько до поверхні та забезпечує швидке прогрівання підлогового покриття та загального простору. Дані системи застосовуються в закритих приміщеннях і успішно можуть використовуватися в периметрах з підвищеним показником вологості (ванна кімната, душові).

Монтаж нагрівального мату

Перед монтажем, перевірте цілісність теплого мату та його опір за допомогою мультиметра.

Необхідно продумати його розміщення, дотримуючись основних правил монтажу: Заборонено розрізати кабель! Для надання необхідної форми нагрівальному мату треба дуже обережно розрізати сітку, щоб не пошкодити кабель.

Повертати розрізаний мат можна під будь-яким кутом, створюючи Г-подібні, П-подібні та інші форми обігріву.

При цьому необхідно стежити, щоб крок між кабелями у місці розрізу сітки був таким самим, як і крок між кабелем на сітці.
