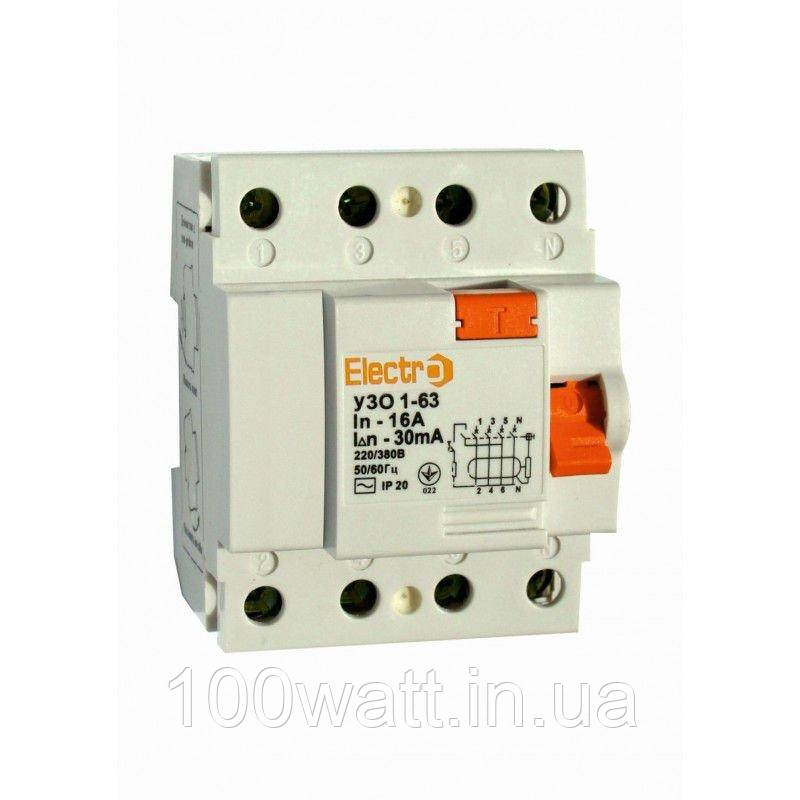

Пристрій захисту ПЗО 1-63 4P 32А Electro ST 687-2

Топ продаж
  • На складі
  • Оптом і в роздріб
  • Код: ST 687-2

406,80 грн

Показати оптові ціни
+380 (50) 903-00-33
  • +380 (96) 266-56-79
  • +380 (50) 903-00-34
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Пристрій захисту ПЗО 1-63 4P 32А Electro ST 687-2
Пристрій захисту ПЗО 1-63 4P 32А Electro ST 687-2В наявності
406,80 грн
+380 (50) 903-00-33
  • +380 (96) 266-56-79
  • +380 (50) 903-00-34
Купити

Опис

Пристрій безпеки УЗО 1-63 4P 32А Electro ST 687

Комутаційний апарат, який керує диференційним (остатковим) током, захищає людей від ураження електричним струмом при контакті з токоведучими частинами, а також для захисту обладнання від пожеж у результаті порушення ізоляції проводки.

Принцип роботи УЗО

В основі принципу роботи ВЗО лежить реакція датчика струму на змінну вхідної величини диференційального струму в провідниках. Датчик струму - це і є звичайний трансформатор струму, який за структурою зроблений у вигляді тороїдального сердичника. Вставка на току переробки виставляється на магнітное електричне реле, яке має дуже високу чутливість. Реле діє на виконавчий механізм, який у свою чергу розмикає електричний ланцюг.

Виконавчий механізм складається з:

  • Контактна група (вибирається на максимальний струм)
  • пружини (для розмивання електричного ланцюга у випадку ненормального режиму)



Щоб самостійно перевірити, чи все гаразд, натисніть кнопку "Тест". При цьому створюється штучний витік за током, який достатньо для створення УЗО.



Робота з мережею при звичайному стані

У нормі електропровідки (без качок) робочий струм протікає зустрічно-паралельно і наводить в вторинна обмотка трансформатора струму магнітні потоки однакової величини, які компенсують один одного. У цей момент реле не спрацьовує, т. к. ток вторинної обмотки трансформатора тока близький до нуля.

Робота ВЗО під час витоку

Якщо випадково або неправильно контактувати з токоведучими частинами електроустановки, з’являється струм. У цей момент порушується величина струму, який проходить через трансформатор струму, тому вторинний ланцюг трансформатора ток (не баланс), якого буде достатньо для створення реле. Реле приводить до роботи пружинний механізм і відбувається Вимкнення ЗО.

Номінальне напруження 380 В

Номінальна частота 50 Гц

Номінальний струм 32 А

Номінальна відключальна здатність 4,5 кА

Колекція полюсів 3P+N

Час видобування 0,1 сек

Тип АС

Електрична зночкостійкість 4000 ВОВ

Механічна ізенокостійкість 8000 ВО





Характеристики

Основні
Виробник Electro
Максимальна робоча температура 40 град.
Матеріал корпусуПластик
Країна виробникУкраїна
Мінімальна робоча температура-25 град.
Ступінь захисту IP20
Максимальний перетин дроту35 кв. мм
Тип монтажуНа DIN рейку
Комутаційна зносостійкість8000 циклів
Тип ПЗВВимикач
Габаритні розміри
Висота85 мм
Ширина70 мм
Глибина70
Технічні характеристики
Частота струму 50 Гц
Кількість модулів4 шт.
Номінальний струм32 А
Номінальний відключаючий диференціальний струм30 мА

Інформація для замовлення

  • Ціна: 406,80 грн
